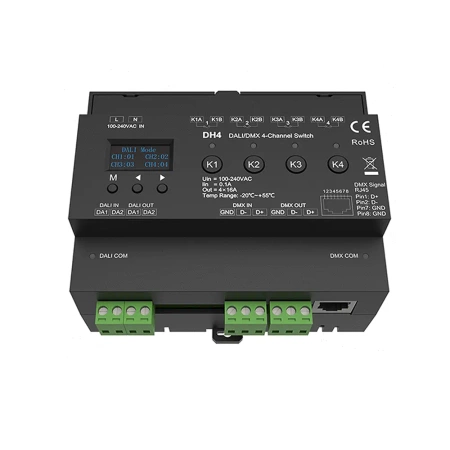

4-kanałowy przełącznik DALI/DMX

DH4 to zaawansowany 4-kanałowy przełącznik DALI/DMX, idealny do zastosowań profesjonalnych. Dzięki kompatybilności z protokołami DALI i DMX oraz wsparciu dla manualnego i automatycznego przypisywania adresów, urządzenie zapewnia pełną elastyczność w zarządzaniu oświetleniem.

Kluczowe cechy:

• 4 kanały wyjściowe: Każdy o maksymalnym obciążeniu 16A.
• Wielofunkcyjny OLED: Ekran umożliwia łatwą konfigurację trybów pracy i adresów.
• Tryby pracy: Obsługa trybów DALI i DMX z automatycznym przypisywaniem adresów.
• Szybkie przełączniki: Wbudowane przekaźniki z funkcją przełączania w zerze napięcia.
• Wysoka wytrzymałość: Obsługuje prąd rozruchowy do 120A w czasie 20 ms.
• Bezpieczeństwo i zgodność: Certyfikaty CE, EMC, LVD oraz zgodność z normami IEC 62386-101, 102, 208.

Wymiary i specyfikacja techniczna:

• Wymiary: 118 x 102 x 71 mm.
• Waga brutto: 0,345 kg.
• Zakres temperatur pracy: od -20°C do +55°C.
• Montaż na szynie DIN: TS-35/7.5 lub TS-35/15.
• Stopień ochrony: IP20.

Zastosowania:

DH4 znajduje zastosowanie w systemach sterowania oświetleniem w budynkach komercyjnych i przemysłowych. Możliwość manualnego przełączania oraz integracji z systemami DALI i DMX sprawia, że jest idealnym wyborem dla zaawansowanych instalacji.

Dzięki zaawansowanym funkcjom i solidnej konstrukcji,  DH4 to niezawodne rozwiązanie do zarządzania oświetleniem w każdej sytuacji.

• Cechy sterownika DH4

• Dedykowany dla załączania oraz wyłączania obwodów 230V
• Podłączenie przewodowe wykorzystujące sygnał DALI bądź DMX
• Możliwość wyzwolenia wyjść poprzez przyciski na obudowie
• Funkcja przełączania przez zero
• Zasilany bezpośrednio z sieci 230VAC
• Cztery wyjścia przekaźnikowe z suchym stykiem do wykorzystania
• Prąd dla jednego wyjścia 16A
• Maksymalna obciążalność wyjścia 3680W
• Przekaźniki o wysokiej charakterystyce prądowej
• Do komunikacji DALI wykorzystuje standard IEC 62386-101, 102, 208
• Protokół DMX wspierany przez funkcje RDM
• Obudowa przeznaczona do montażu na szynę DIN
• Zaciski śrubowe zapewniające stabilne połączenie
• Wysoka jakość zastosowanych komponentów
• 5 letnia gwarancja

Oto tłumaczenie instrukcji obsługi urządzenia DH4 DALI/DMX 4-Channel Switch na język polski:

DH4 Przełącznik DALI/DMX 4-kanałowy

Cechy produktu:

• 4 adresy DALI, 4 kanały z wyjściem przekaźnikowym 16A (styk beznapięciowy).

• Wyświetlacz OLED, ustawienia przyciskiem dwóch trybów pracy: DALI lub DMX.

• Adresy DALI można przypisać ręcznie lub automatycznie przez master DALI.

• Zgodność z normami DALI: IEC 62386-101, 102, 208 (certyfikat DALI-2).

• Kompatybilność z produktami DALI innych producentów.

• Zgodność z protokołem DMX512 oraz obsługa RDM (komunikacja dwukierunkowa z masterem DMX).

• Możliwość ręcznego przełączania kanałów.

• Przekaźniki o wysokim prądzie udarowym, funkcja przełączania w zerze.

• Konfiguracja pracy:

  • 4 niezależne kanały (4×1)

  • 2 grupy po 2 kanały (2×2)

  • 1 grupa 4 kanałów (1×4)

Parametry techniczne

Zasilanie i wyjścia:

• Napięcie wejściowe: 100–240VAC

• Prąd wejściowy: 0.1A

• Maks. obciążenie przekaźnika:

  • 16A obciążenie rezystancyjne (żarówki)

  • 8A obciążenie pojemnościowe (zasilacze LED)

  • 8A obciążenie indukcyjne (świetlówki)

• Moc w trybie czuwania:

  • 0.5W @ 100V

  • 1.5W @ 240V

• Pełne obciążenie:

  • 4W @ 100V

  • 4.5W @ 240V

Warunki pracy:

• Temperatura pracy: -20°C ~ +50°C

• Temperatura obudowy (maks.): +60°C

• IP20

• Wymiary: 118 × 102 × 71 mm

• Waga: 0.345 kg

• Montaż: Szyna DIN TS-35/7.5 lub TS-35/15

Normy i certyfikaty:

• EMC: EN IEC 55015 / EN IEC 61547

• Bezpieczeństwo: EN 61347-1/-2, EN 62493

• Certyfikat CE, DALI-2

Opis funkcji

1. Ustawienia systemowe:

• Naciśnij i przytrzymaj przycisk M przez 2 sekundy, aby wejść w ustawienia systemowe:

  • Tryb pracy: DALI / DMX

  • Liczba kanałów: 4 / 2 / 1

  • Ręczne przełączanie: Tak / Nie

• Krótkie naciśnięcie M przełącza między ustawieniami.

• Krótkie naciśnięcie ◀ lub ▶ zmienia wartości.

2. Tryb DALI

Ustawianie adresów:

• Krótkie naciśnięcie M – przygotowanie do ustawiania adresu.

• Każdy kanał ustawia się osobno, przełączanie kanałów przyciskiem M.

• ◀ lub ▶ zmienia adres (00–63–FF; FF = brak adresu).

• Przytrzymaj M przez 2 s lub brak aktywności przez 15 s – wyjście z trybu.

Adresy można również ustawić automatycznie przez master DALI.

3. Tryb DMX

Ustawianie adresu:

• Krótkie naciśnięcie M – ustawienie początkowego adresu (pozostałe automatycznie po +1).

• Zakres: 001–512

• DMX sterowanie:

  • < 50: wyjście wyłączone

  • 200: wyjście włączone

  • 50–200: stan bez zmian

4. Reset do ustawień fabrycznych

• Przytrzymaj jednocześnie ◀ i ▶ przez 2 sekundy.

• Domyślne ustawienia:

  • Tryb DALI

  • 4 kanały

  • Ręczne przełączanie: aktywne

5. Ochrona temperaturowa

• Przy 110°C wyjścia są wyłączane.

• Przy 90°C powrót do normalnej pracy.

Schemat podłączenia

• Zasilanie AC: L, N (100-240VAC)

• Wejście/wyjście DALI: DA1, DA2 (2 grupy, brak konieczności rozróżniania polaryzacji)

• Wejście/wyjście DMX: RJ45 (Pin1: D+, Pin2: D–, Pin7/8: GND)

• Kanały wyjściowe (przekaźniki): K1A/B, K2A/B, K3A/B, K4A/B (maks. prąd udarowy 120A)
